Voertuigasidentificatiecontroller

Als hulpcomponent van het weegsysteem wordt de asidentificatiecontroller van het voertuig onafhankelijk onderzocht, ontworpen en vervaardigd door Zhengzhou Hengliang Tech Co., Ltd.
Wanneer een voertuig over de asidentificatiesensor gaat, wordt de signaalvariatie door de regelaar vastgelegd.het geeft de kenmerkende signalen af die overeenkomen met de wielen van het voertuigDeze regelaar ondersteunt het weegsysteem bij het uitvoeren van functies zoals voertuigtypeclassificatie, drukpuntsituatiestatistieken en vrije stroom.
De apparatuur heeft de voordelen van hoge snelheid, hoge precisie, eenvoudige bediening, hoge stabiliteit en eenvoudig onderhoud.

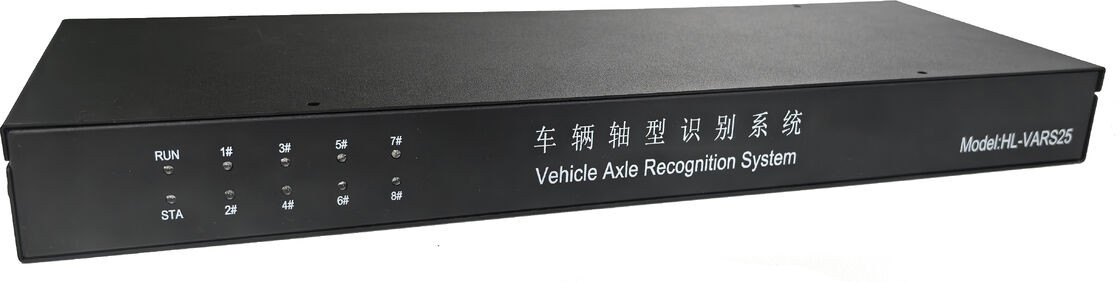

Figuur 1-1 Voorbeeld van de apparatuur

De asidentificatieregelaar van het voertuig is uitgerust met ingangsinterfaces voor maximaal 8 kanalen van wiel-asidentificatiesensoren, 1 CAN-communicatie-interface, 1 RS232-communicatie-interface,1 RS485-communicatie-interface, 1 Ethernet-interface, 2 digitale invoerkanalen, 2 digitale uitgangskanalen en een 5V-uitgangsinterface.

Figuur 1-2 Achteruitzicht van de apparatuur

Technische specificatie

Inleiding tot de functie

De belangrijkste functies van het asidentificatiesysteem van het voertuig zijn: identificatie van voertuigbandtypen,en het actief rapporteren van kenmerkende gegevens, zoals bandenspanningspunten en bandtypen, wanneer voertuigbanden over de wielas-identificatiesensoren gaan, om het weegsysteem bij de bepaling van het voertuigtype te helpen.

Dit asidentificatiesysteem van het voertuig ondersteunt de configuratie van meerdere parameters door middel van speciale beheerssoftware, waaronder het aanpassen van het systeemcommunicatieprotocol en de baudrate,het instellen van voertuigontstekingsdrempels, en het inschakelen of uitschakelen van alle detectiepunten van de identiteitssensoren van de wiel-as, waardoor de stabiliteit en flexibiliteit van het systeem effectief worden verbeterd.

Gegevensuitvoer en protocol

De standaardcommunicatie-interfaces van het asidentificatiesysteem van het voertuig zijn CAN, RS485 en RS232.en het systeem ontvangt ook en analyseert gegevens van deze drie poorten respectievelijk.

Als standaard verzendt het asidentificatiesysteem van het voertuig periodiek werkstatusframes of basisinformatieframes.het stuurt automatisch dataframes naar de asDe specifieke stroom- en raamformaat is afhankelijk van het geconfigureerde communicatieprotocol.

Figuur 6-1 Schematisch schema van de verbinding tussen het voertuigasidentificatiesysteem en het weeginstrument
