Controller voor voertuigasidentificatie met hoge precisie en eenvoudige bediening

Productbeschrijving

Als een hulpcomponent van het weegsysteem is de voertuigasidentificatiecontroller onafhankelijk onderzocht, ontworpen en geproduceerd door Zhengzhou Hengliang Tech Co., Ltd.
Wanneer een voertuig over de asidentificatiesensor rijdt, vangt de controller de signaalvariaties op. Na bemonstering, analyse en verwerking geeft het de karakteristieke signalen uit die overeenkomen met de voertuigwielen. Deze controller ondersteunt het weegsysteem bij het implementeren van functies zoals voertuigtypeclassificatie, drukpuntsstatistieken en vrije doorstroming.
De apparatuur heeft de voordelen van hoge snelheid, hoge precisie, eenvoudige bediening, hoge stabiliteit en eenvoudig onderhoud.

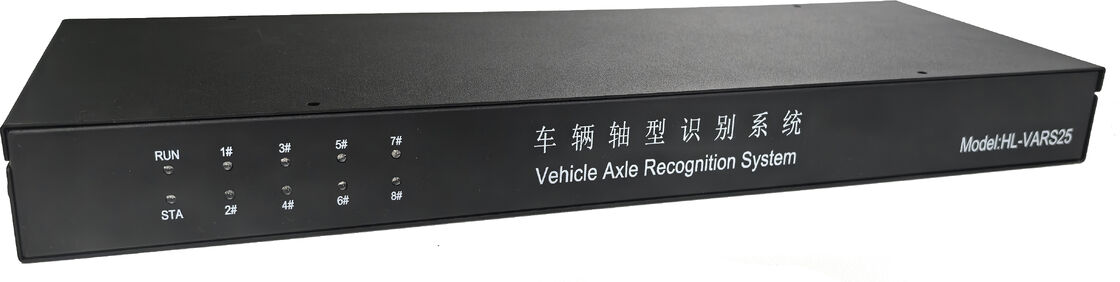

Afbeelding 1-1 Vooraanzicht van de apparatuur

De voertuigasidentificatiecontroller is uitgerust met ingangen voor maximaal 8 kanalen van wiel-asidentificatiesensoren, 1 CAN-communicatie-interface, 1 RS232-communicatie-interface, 1 RS485-communicatie-interface, 1 Ethernet-interface, 2 digitale ingangskanalen, 2 digitale uitgangskanalen en een 5V-uitgangsinterface.

                                                                                                                                                          Afbeelding 1-2 Achteraanzicht van de apparatuur

Technische specificatie

Functie-introductie

De belangrijkste functies van het voertuigasidentificatiesysteem zijn: het identificeren van voertuigbandtypen en het actief rapporteren van karakteristieke gegevens zoals bandenspanning en bandentypen wanneer voertuigbanden over de wiel-asidentificatiesensoren rijden, om het weegsysteem te ondersteunen bij voertuigtypebepaling.

Dit voertuigasidentificatiesysteem ondersteunt de configuratie van meerdere parameters via speciale beheersoftware, waaronder het aanpassen van het systeemcommunicatieprotocol en de baudrate, het instellen van voertuigtriggertrempels en het in- of uitschakelen van alle detectiepunten van de wiel-asidentificatiesensoren, waardoor de systeemstabiliteit en flexibiliteit effectief worden verbeterd.

Gegevensuitvoer en protocol

De standaard communicatie-interfaces van het voertuigasidentificatiesysteem zijn CAN, RS485 en RS232. Alle datakaders worden via deze drie interfaces uitgevoerd, en het systeem ontvangt en parseert ook gegevens van deze drie poorten.

Standaard stuurt het voertuigasidentificatiesysteem periodiek werkstatusframes of basisinformatieframes uit. Na detectie van een voertuig dat over de wiel-asidentificatiesensor rijdt, stuurt het automatisch asgegevensframes uit. De specifieke stroom en frameformaat zijn afhankelijk van het geconfigureerde communicatieprotocol.

Afbeelding 6-1 Schematische weergave van de verbinding tussen het voertuigasidentificatiesysteem en het weeginstrument
